多媒体服务器

型号 HT-EGZ5000
产品详情

多媒体服务器是专门针对多媒体展厅,会议室,数据中心等固定安装应用所设计的多媒体集成播控服务器,可满足超大分辨率点对点显示带载,同时也能够实现形式多样的创意拼接显 示。其结合专业的多媒体播控软件可实现超强的音视频播放处理和媒体编排功能,为用户提供了便捷的舞台管理和可视化的人机交互。


单机最高支持 8K×4K 输出带载,同时支持超大分辨率的视频解码和点对点显

示。

支持多个输出口的拆分重组以及旋转、完成对不规则显示屏的带载,实现创意拼接显示。

支持输出口**拆分为 16 区域,满足超长屏和快速映射调节。

支持 8 图层和 1 个音频图层同时播放。

可视化节目列编排和管理。

支持预编模式和实时模式。

支持编辑和播放分离,即实现控制、播放及素材画面的实时预览,也可实现后台编辑预览完成后再输出播放。

媒体库管理,同时支持视频/图片/PPT/音频。

媒体文件分组和排序。

媒体文件夹批量导入。

支持 NDI 源采集。

支持网站输入源。


支持采集卡输入源。

支持流媒体输入源。

支持配置播放合集。

PPT 支持 1080P 大小。

支持 PPT 通过翻页笔控制。

播放进度管理。

节目自动跳转播放。

支持图层大小和优先级调节。

支持主 KV 及主 KV 跳转。

主媒体计时,节目按照主计时媒体自动切换。

支持节目转场淡入淡出特效。

支持图层遮罩、图层截取。

支持抠像。

支持图层模糊、不透明调节。

支持硬解码。

支持一键黑屏。

支持开机软件自启动和自启动播放。

支持 APP 控制。

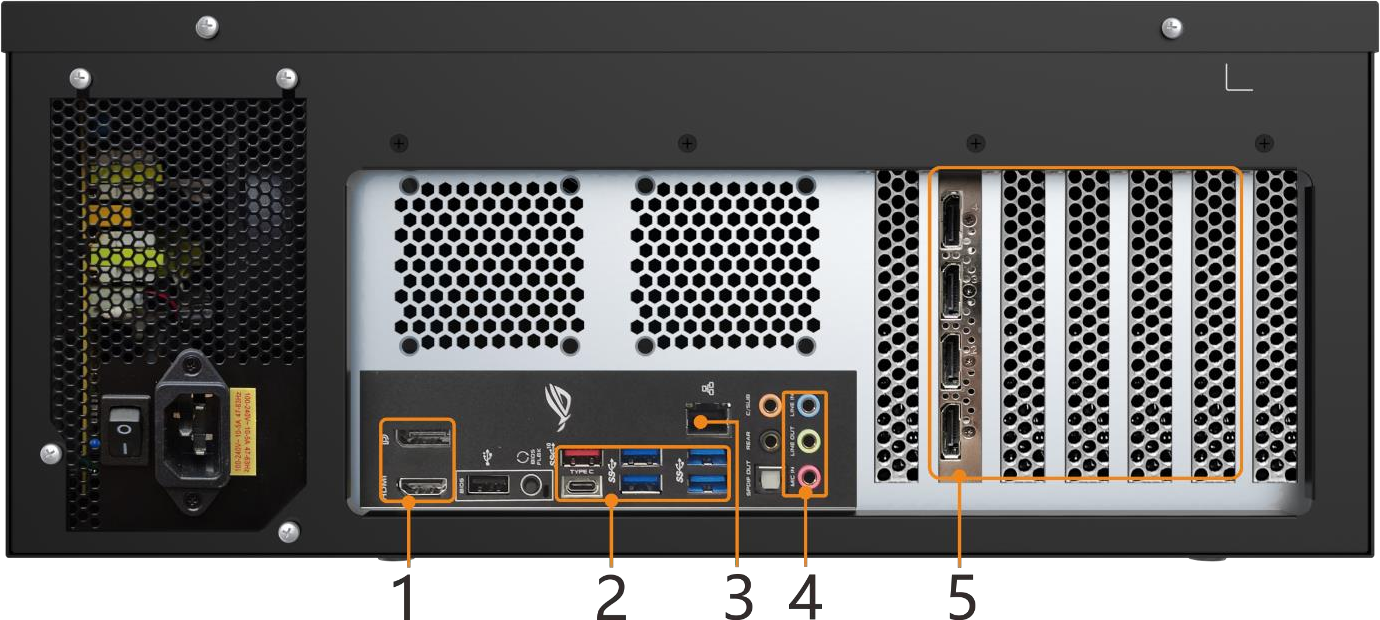

序号

接口

数量

说明

1

HDMI 2.0

DP 1.2

1

集成显卡输出:DP1.2 接口或HDMI2.0 接口。

l 连接显示器,用于显示软件编辑界面。

l **输出3840×2160@60Hz

2

USB

6

l 4×Type-A USB 3.2 Gen 1

l 1×Type-A USB 3.2 Gen 2

l 1×Type-C USB 3.2 Gen 2

l 连接鼠标、键盘或U 盘。

3

网口

1

1×RJ45 网口

连接网络。

4

音频接口

3

l 1×MIC IN3.5mm 麦克风音频输入接口。

l 1×Line IN3.5mm 外置音频输入接口。

l 1×Line OUT3.5mm 音频输出接口。

5

服务器图形处理卡和服务器同步卡

-

服务器图形处理卡和服务器同步卡安装卡槽。请参考可配置项中的规格选配。

说明:

l 服务器图形处理卡为必配卡,且**可配置一张服务器图形处理卡。

l 服务器图形处理卡不支持异形拼接,接口拼接时必须是1×2 1×3 1×42×2 2×1 3×1 4×1 这样的规则拼接。

l 服务器图形处理卡拼接时参与拼接的各接口输出分辨率必须一致。

设备硬件性能

电源

长城750W 电源。

CPU

英特尔(Intel)全新第10 代酷睿处理器(I7_10700K)。

内存

4×8GB 高速内存(DDR4 2666)。

主板

华硕高性能服务器级主板(Z490)。

存储

l 系统盘:三星M.2 高速固态硬盘250GBSamsung SSD 980)。

l 存储盘:三星M.2 高速固态硬盘500GBSamsung SSD 980)。

风扇

高频处理器专用静音风扇(降龙)。

系统

正版Windows 10 中文专业版。


电气规格

电源接口

100-240V~,10-5A 47-63Hz

**功耗

500 W

工作环境

温度

0℃~+40

湿度

0%RH80%RH,无冷凝

存储环境

温度

-10℃~+60

湿度

0%RH95%RH,无冷凝

物理规格

尺寸

483mm×177mm ×520mm

净重

25.9 kg

包装信息

包装箱

690mm×570mm×300mm

配件

电源线、4×DP 线、1×DP HDMI 转接头、键鼠套装、操作系统、合格证

认证

暂无

说明: 若该产品无所销往国家或地区的相关认证,请自行办理或联设备提供商办理。


多媒体服务器支持包括H.264H.265MPGE-4/2WMV 在内的所有常见编码格式的视频解码




媒体类型

媒体格式

视频

mp4avimkvflvmovwmvmpegmpg


jpgjpegbmppnggifico

音频

mp3aacflacamrapewavwma

Office 文件

ppt1080P




•视频为 4K 以上 8K 及以下大小时,推荐视频采用H.265(HEVC)编码或 VP9 编码。

视频为 4K 及以下大小时,推荐视频采用H.264(AVC)编码


SDR 源推荐视频码率



视频类型

标准帧率(24Hz25Hz30Hz

高帧率(48Hz50Hz60Hz

43208K

7590Mbps

110135Mbps

21604K

3545Mbps

5368Mbps

14402K

16Mbps

24Mbps

1080p

8Mbps

12Mbps






服务器图形处理卡   MPG2200




4×DP 1.2 接口

单路输出**支持 4096×2160@60Hz。

支持 4 路接口拼接输出,接口拼接极限总宽度或总高度为 16384。

**输出带载 7680×4320@60Hz。

单接口宽度范围:480~8192。

单接口高度范围:300~8192。

**支持 1 个硬件解码 8K×4K@30Hz 的 SDR 视频文件流畅播放。

显存容量:5GB。

显存类型:GDDR 5X。

显存位宽:160bit。

说明

服务器图形处理卡 MPG2200 不支持与服务器同步卡配合使用。

服务器图形处理卡不支持异形拼接,接口拼接时必须是

1×2 、1×3 、1×4、2×2 、2×1 、3×1 或 4×1 这样的规则拼接。

服务器图形处理卡拼接时参与拼接的各接口输出分辨率必须一致。



服务器图形处理卡   HPG4000



3×DP 1.2 接口,1×Type-C 接口

单路输出**支持 4096×2160@60Hz。

支持 4 路接口拼接输出,接口拼接极限总宽度或总高度为 16384。

**输出带载 7680×4320@60Hz。

单接口宽度范围:480~8192。

单接口高度范围:300~8192。

**支持 1 个硬件解码 8K×4K@60Hz 的 SDR 视频文件流畅播放。

显存容量:8GB。

显存类型:GDDR 6。

显存位宽:256bit。

说明

服务器图形处理卡不支持异形拼接,接口拼接时必须是

1×2 、1×3 、1×4、2×2 、2×1 、3×1 或 4×1 这样的规则拼接。

服务器图形处理卡拼接时参与拼接的各接口输出分辨率必须一致。



服务器图形处理卡 HPG5000



4×DP 1.2 接口,1×Type-C 接口(预留接口)

单路输出**支持 4096×2160@60Hz。

支持 4 路接口拼接输出,接口拼接极限总宽度或总高度为 16384。

**输出带载 7680×4320@60Hz。

单接口宽度范围:480~8192。

单接口高度范围:300~8192。

最 大 支 持 1 个 硬 件 解 码 8K×4K@60Hz 和 1 路

4K×2K@60Hz 的 SDR 视频文件流畅播放。

显存容量:16GB。

显存类型:GDDR 6。

显存位宽:256bit。

说明:

服务器图形处理卡 HPG5000 的接口 1/2/3/5 为输出接口,接口 4 为预留接口。

服务器图形处理卡不支持异形拼接,接口拼接时必须是

1×2 、1×3 、1×4、2×2 、2×1 、3×1 或 4×1 这样的规则拼接。

服务器图形处理卡拼接时参与拼接的各接口输出分辨率必须一致。



服务器同步卡



服务器同步卡必须配合服务器图形处理卡HPG4000

HPG5000 等高端图形处理卡使用。

l 2×RJ45 接口   用于帧同步锁定信号输入和输出。

l 1×BNC 接口   外接同步信号输入。

l LED 灯   同步连接状态指示灯



APP 控制软件 APP 可视化控制平台软件
