智慧黑板一体机

型号 HT-TVN86H4K
产品详情

产品设计的基础需求;

《教育信息化2.0行动计划》,既融合互联网+信息化,又体现创新与传统的结合。对信息化设备的强大能力和美观提出了更高的要求,从量走向了质的变化。

经过超过10年的推进,信息化从1.02.0,虽然“班班通”设备已经基本普及,但是设备使用和操作中遇到的问题依然存在,安装,维修,书写体验还有很大的提升需求,对成熟的交互技术+一体化美观大方的靓丽视觉感受的追求,红外智慧黑板互动一体机应运而生。

智慧黑板互动一体机正面为一个由块无缝拼接而成,右副板满足老师原笔迹书写需求,中框高清显示液晶大屏满足互动教学的要求。整个黑板结构无推拉式,可实现整块黑板在同一平面。模块化设计,拆卸方便,安装及售后便捷。

基于纳米电容触控技术,融合液晶显示,移动电脑,触摸互动,实物图像展示,课程录播,音响、智能控制等于一体的高度集成化、一体化的智能教育信息化设备。能够兼顾AndroidWindows双系统,丰富的外围接口和控制方式,足够的设计冗余兼容/外接的外围设备,如:TYPE C接口,阵列麦克风等。

面向具体市场

作为信息化显示及互动设备,同时兼顾传统书写版面,具有广泛的适用场景。

1) K12普通基础教育,包括:普通教室,多功能教室,录播教室,智慧教室等;

2) 高等教育,包括:常态化智慧教室,探究性智慧教室,多功能教室等

3) 职业教育,包括:职业高等教育,职业学校等智慧教室等

4) 培训机构,包括:学历培训,职业培训,晋升培训等

5) 在线教育,包括:在线直播,远程教育等

6) 其他市场,如:会议厅/室,展示间,互动功能改造间等







新时代的智慧黑板


聪明智慧:积累教学评价素材; 保存优秀教学资源; 回顾复习重点板书; 方便笔记视觉均衡。


健康环保 :无粉尘、 不发热、 不脏手


美观舒适:纯平面、无边框   彩色笔、不失真


好写好擦:   写的快、擦得净   不怕刮、不怕撞



产品功能:

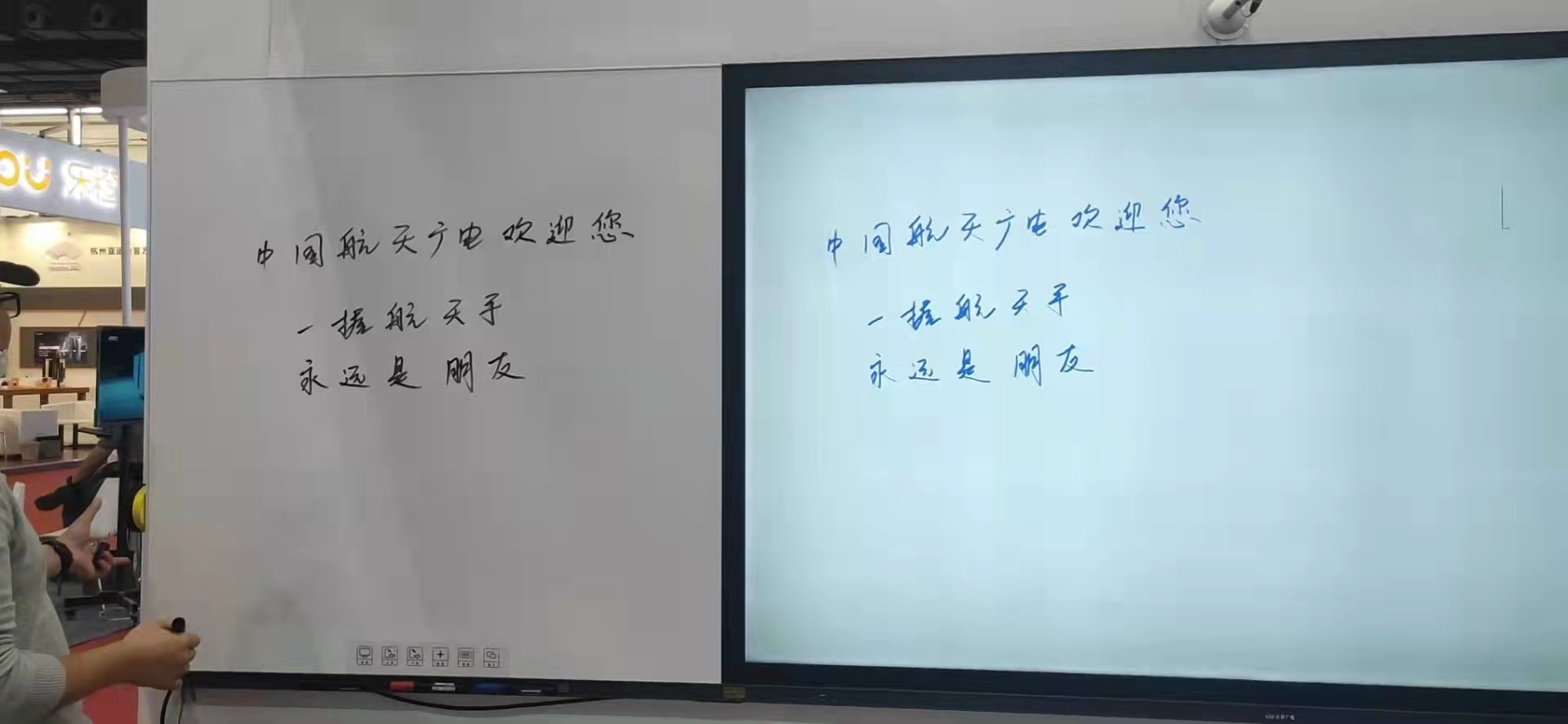

Ø 结合软件,侧板支持书写记忆功能,书写内容存储本地,实现二维码扫码下载

Ø 内置可拔插OPS-C标准PC模块

Ø 一网通设计支持一根网线安卓/OPS双通道上网

Ø 支持2.4G/5G WIFI热点,支持BT蓝牙功能

Ø 支持无线传屏功能

Ø 支持RS232中控、集控等管理系统

Ø 内置800万像素高清摄像头阵列麦克风【选配功能】

Ø 一键微课录制,可录制屏幕课件、声音及视频【声音和视频需要借助可选配置】

Ø 按键切换屏幕显示比例

Ø 支持TYPE C通用接口

Ø 5指按压关闭背光/打开背光

Ø 3指悬浮菜单跟随功能

Ø 手势中控菜单及侧边栏快捷菜单

Ø 支持智能童锁、USB锁应用锁PC触摸锁等多种安全锁定功能

Ø 智能护眼功能

Ø 防蓝光功能

Ø 手势遮挡息屏功能

Ø 全通道半屏功能

Ø 前置物理按键一键还原功能

Ø 支持NFC刷卡开机/关机功能(选配功能)

Ø 支持全功能定义TYPE-C接口,能够直接传输音视频及触摸一条线【与USB TYPE-C可二选一】

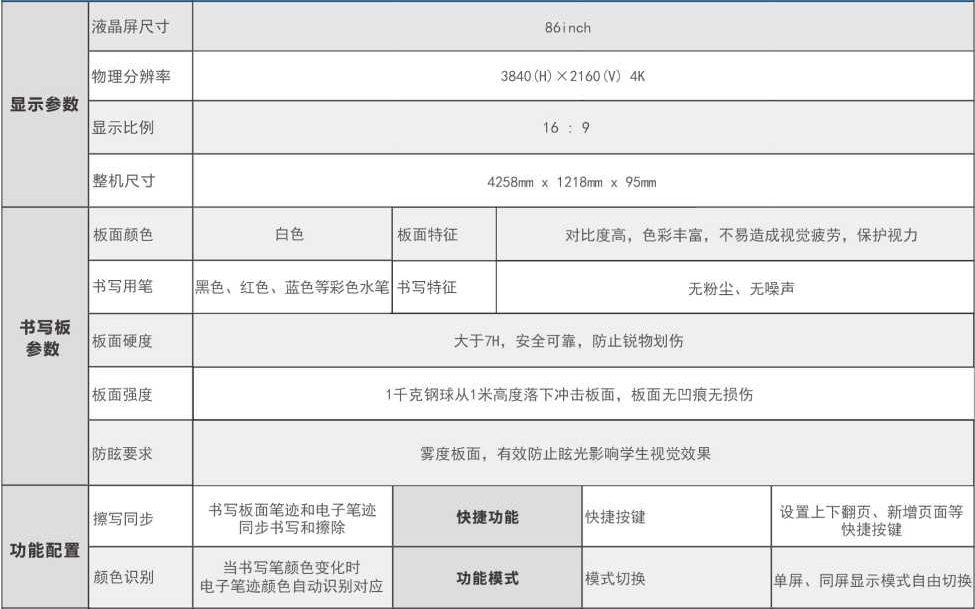

产品电器参数:


外壳材料

型材,钣金,塑胶

机身尺寸

3967.2*1184*95.5mm

包装尺寸

2120*255*1358mm(主机)

1235*255*1265mm(副

净重

87kg(主机+副板+展台)

毛重

110kg

副板

左右副板采用电容触摸技术

产品尺寸

86寸(中间液晶)

液晶屏尺寸

86inch(对角线)

有效显示面积

1913.0mm(H) x 1084.0mm(V)

显示比例

16:9

亮度

400cd/㎡(整机,中屏表面防眩玻璃)

对比度

4000:1

色域

72%

背光类型

DLED [OD18]

**可视角度

178°(V)/178°(H)

液晶屏物理分辨率

3840(H) X 2160(V) 4K


系统参数

系统版本

Android 9.0

处理器

Quad-core Cortex-A55@1200Mhz

GPU

Mali-G52

内存

2G DDR

Flash

16G EMMC

Multi-Media

多媒体

Video(视频)

MPEG-2/4,AVS,H.264,H.265,TS,Realmedia…

Audio(音频)

MPEG1/2 layer I/II,AAC-Lc,WMA…

Analog video

(模拟视频)

AV

1.0Vp-p + / -5%

HD input

(高清视频)

HDMI

480i / 480p / 576i / 576p / 720p / 1080i / 1080p /2160p

Analog video

(模拟视频)

VGA

Max 1920*1080@60Hz RGB

Network

(网络)

Network support

2.4G/5G wireless network, wired network

OSD

可支持语言

默认简体,可支持多语言

NFC

RFID

支持无线射频自动识别技术,感应距离≤10mm

录制参数【可选】

摄像头

Max 3840*2160 @30fps

阵列麦克风

6m   63dB   采样率:16kHz-48kHz

整机寿命

≥50000小时

输入电压

100Vac-240Vac, 50/60Hz

**功耗

480W

待机功耗

<0.5W

喇叭功率

15W*2


接口说明:


端口类型

端口数量

Ethernet

1* RJ45 standard socket

VGA IN

1*DB15 type

YPBPR

1x Mini earphone jack

AV IN

1x Mini earphone jack

AV OUT

1*Mini earphone jack

Earphone

1* earphone standard socket

SPDIF

1x coaxial socket

HDMI IN

2* HDMI standard socket

UART

1x DB9 standard block

Media USB

2* USB 2.0 standard socket

TOUCH USB

1x Standard Type USB2.0 B port

WIFI

1* 2.4G built-in module


电容触摸屏参数:



触摸技术

双层搭桥投射式电容技术,特殊图形替代传统图形(metal-mesh)

触摸点数

**20点触摸

触摸屏感应方式

手指,电容笔

采样率

≥120Hz

触控偏差

≤2mm

坐标输出

32768(W)×32768(D)

校准

免校准(支持WIN7自带较准程序及厂家配套较准程序)

触摸支持操作系统

Windows, Linux, Android, MAC

环境光线

全角度抗强光照射



书写板参数:


技术类型

电容触控技术

书写工具

成膜笔

采样率

≥120Hz

书写精度

1mm

感应高度

0.5mm

书写板颜色

白色

环境光线

全角度抗强光照射

快捷键

窗口、上翻、下翻、新建、桌面、键盘、蓝色笔、红色笔、黑色笔


高拍仪【选配功能】:


技术规格

结构外观

黑色钢琴漆,90度折叠便携式设计,嵌入右副板。

展台像素

800万像素,最高分辨率:3264*2448

解析度

1000TV线

对焦方式

自动对焦;支持支持1%至1500%无级数码变焦

传输模式

High-speed USB 2.0 interface

工作温度

-10℃~60

拍摄幅面

≥A4面积

输出格式

MJPG

曝光/白平衡

自动光圈, 自动白平衡,自动曝光,支持USB纯数字输出

补光方式

内置LED数码补光灯,支持拔动开关

电气参数

**电流:<400mA ,待机电流:<5mA。


整机参数:
